步入式VOC采集气候试验室

步入式VOC采集气候试验室

一、广泛用于:

二、VOC主要来源:
1、VOC即英文volatile organic compounds 的缩写,是多种挥发性有机化合物的总称。
常见的VOC种类有苯、甲苯、二甲苯、对-二氯苯 、乙苯 、苯乙烯、甲醛、乙醛 等
100多种。为了降低VOC对环境影响和驾乘人员的健康危害,一些具有社会责任感和技
术领先的汽车制造商开始从源头上消减车内VOC的散发, 对汽车内饰件、车内附件和
辅料用材建立技术规范和进行质量监控。
2、VOC的危害
VOC达到一定浓度时,短时间内人们会感到头痛、恶心等,严重时会出现抽搐,并会伤害到人的肝脏、肾脏、大脑和神经系统。VOC对儿童健康的影响:经国外研究证明,生活在VOC环境影响中的孕妇,造成胎儿畸形的概率远远高于常人,并且有可能对孩子今后的智力发育造成影响。
3、VOC主要来源
VOC室外主要来自染料燃烧和交通运输,室内主要来自燃煤和天然气等燃烧产物、吸烟、采暖和烹调等的盐雾,建筑和装饰材料、家具、家用电器、清洁剂和人体本身的排放等
烟草行业:油墨、有机溶剂
纺织行业:鞋类制品所用胶水等
玩具行业:涂改液、香味玩具等
家具装饰材料:涂料、油漆、胶黏剂等
汽车配件材料:胶水、油漆等
电子电器行业:在较高温度下使用时会挥发出VOC、电子五金的清洁溶剂等
其它:清洗剂、清洁剂、衣物柔顺剂、化妆品、办公用品、壁纸及其它装饰品

三、试验作用:
环境舱测试污染物释放的过程可以概述为:将材料和产品或其样本置于测试舱中,根据需要调节舱中的温度、相对湿度和空气置换率等环境条件;在环境舱的排气口或内部取样;采用适当的方法分析气体样本,识别主要的污染物及其浓度随时间的变化;然后根据测量的浓度确定材料和产品的释放率和释放特性。

四、性能特点
1、 整机集成了10~200m3环境舱规格,可同时满足整车环境舱的测试要求。
2、 换热器工艺先进:换热效率高,温度梯度小。
3、 进口湿度温湿度传感器:传感器精度较高、性能稳定。
4、 优质制冷机:进口冷冻机,运行稳定、使用寿命长。
5、 保护装置:气候箱、露点水箱均有高低温报警保护措施与高低水位报警
6、 保护措施;压缩机亦有过热、过流、超压保护措施,整机运行安全可靠。
7、 不锈钢内箱体:恒温箱体内腔采用镜面不锈钢,表面光滑不结露,不吸附甲醛,保证检
测精度;
8、恒温箱体采用硬制发泡材料箱门采用硅橡胶密封条,有良好保温性能和密封性能。箱内
装有强制空气循环装置(形成循环空气流),以确保箱内温湿度均衡一致。

五、结构原理:
1、内箱材质:304镜面不锈钢板无缝焊接,焊接处及周围抛光、无变形,内壁平整光滑,色
泽均匀,无露底、起层、鼓泡、划痕,所有的边、角均成弧度,方便用水洗清洁。
2、外箱材质:A3彩钢板静电喷涂,涂镀层平整光滑,色泽均匀,无露底、起层、鼓泡、斑
痕、较深划痕等缺陷,舱体及门有效热绝缘,采用聚氨酯和矿物棉双层夹芯保温,
保温层厚度不小于60mm,导热系数不大于0.01W/(m·K),内壁板之间的搭接处
采用无缝焊接。
3、空气交换装置:舱体内部安装能够连续控制换气率装置(干空气流量计,或其它电子空
气流动计量装置)。空气进口与出口应在不同的内壁上,并处于不同的高度,保障
补充到舱内的空气流量满足相应标准要求。
4、空气循环(混合)装置:舱内安装风扇,用于加强舱内空气混合;试件表面附近的空气
流速在0.1m/s至0.3m/s之间(可调)。
5、箱内背景浓度:TVOC的背景浓度低于20μg/m3,任何单一目标挥发性有机化合物(VOC)
的背景浓度低于2μg/m3

六、洁净气体供应系统:
1、压缩空气:气量:2 m3/h;
2、干燥机:处理最大风量:2m3/h;
3、专用清洁气体过滤器:包括高效颗粒过滤器及活性炭吸附VOC过滤器,处理最大风量:
2 m3/h,处理后, TVOC浓度<0.02mg/m3,任何一种VOC<0.002mg/m3,直径大于0.5um
的微粒浓度<100个/m3,甲醛含量<0.006mg/m3

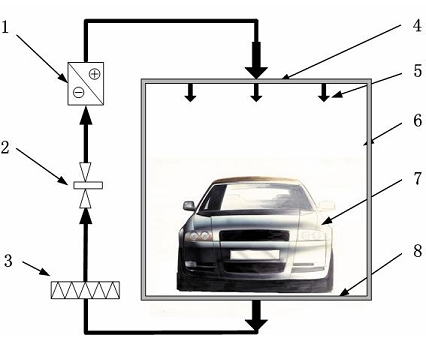

七、工作原理图:

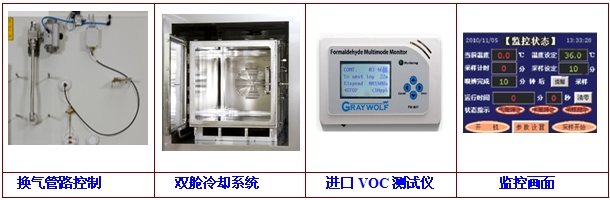

八、设备功能简介

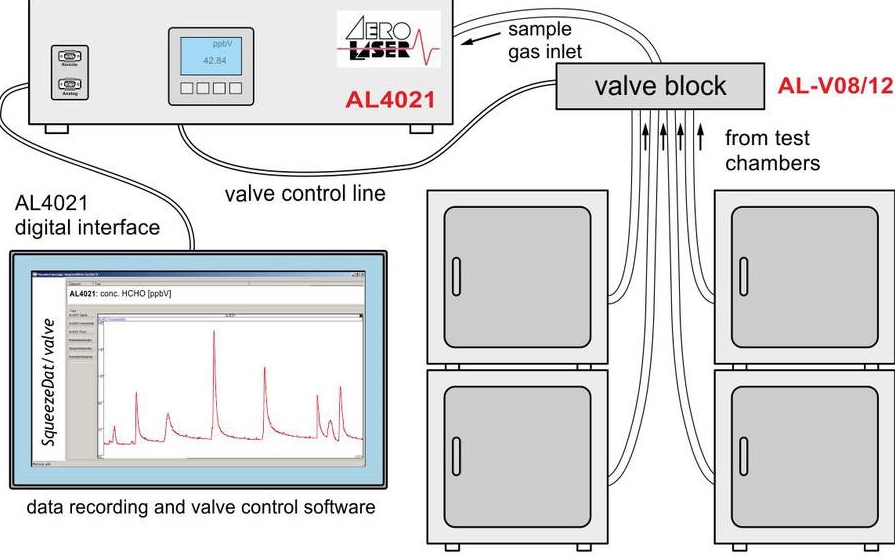

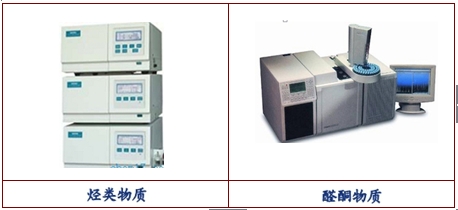

九、仪器分析

十、环境采集舱

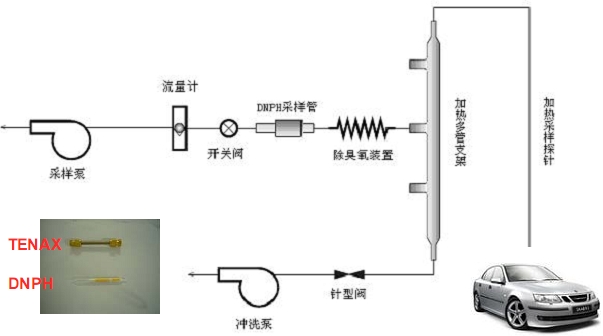

十一、采集流程

十二、国家执行标准

行业

标准编号











a测试VOCs释放

1、ASTM D 5116-97《小尺度环境箱测定室内材料和产品中有机释放的标准指南》
2、ASTM D 6330-98《规定测试条件下小型环境箱测定木制板材中VOCs(除甲醛)释放的标准操作》
3、ASTM D 6670-01《全尺度环境箱测定室内材料和产品VOCs中释放的标准操作》
4、ANSI/BIFMA M7.1-2011办公家具系统、组件和座椅中VOC释放率的标准试验方法

b测试甲醛释放

1、ASTM E 1333—96《大型环境箱测定木制品释放气体中甲醛浓度和释放率的标准测试方法》
2、ASTM D 6007-02《小尺度环境箱测定木制品释放气体中甲醛浓度的标准测试方法》



欧洲标准

1、EN 13419-1《建筑产品—VOCs释放量的测定第1部分:释放 测试环境箱方法》b、测试甲醛释放EN 717-1《人造板甲醛释放量测量环境箱法》
2、BS EN ISO 10580-2012《弹性织物和层压地板覆盖物.挥发性有机化合物(VOC)释放的试验方法》;

日本标准

1 、JIS A1901-2009《建筑材料中挥发性有机物和醛类散发测定---小型气候箱法》;
2 、JIS A1912-2008《建筑材料中挥发性有机物和醛类散发测定---大型气候箱法》;



中国标准

《人造板及饰面人造板理化性能测试方法》(GB/T17657-2013)
1、《室内装饰装修材料木家具中有害物质限量》(GB18584-2001);
2、《室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量》(GB18587—2001);
3、《环境标志产品技术要求 人造板及其制品》(HJ 571-2010);
4、《室内装饰装修材料 人造板及其制品中甲醛释放限量》(GB 18580-2001);
5、《室内空气质量标准》(GB/T 18883-2002);
6、《环境标志产品技术要求 水性涂料》(HJ/T 201-2005);
7、《环境标志产品技术要求 胶粘剂》(HJ/T 220-2005)
8、《环境标志产品技术要求 室内装饰装修用溶剂型木器涂料》(HJ/T 414-2007);
9、 《室内空气-第9部:建筑产品与家饰逸散挥发性有机化合物之测定-试验箱法》(ISO 16000-9-2011);
10、《1M3气候箱法测定板材甲醛释放量》(ISO 12460-1.2007)

十三、技术参数:

项目 Item

技术指标 Technical index

温度
Temperature



调节范围 Adjustment scope

10~60℃

调节精度Adjustment precision

±0.5℃(波动 fluctuation),±1.5℃(偏差deviation)

测量精度Measuring precision

±0.1℃

相对湿度
Relative humidity

调节范围 Adjustment scope

20~80%R.H.(20-30℃)

调节精度Adjustment precision

±5%R.H.(偏差deviation)

测量精度Measuring precision

±1%R.H

通风量
Ventilation rate



调节范围 Adjustment scope

0.2m3~1.2m3/h(换气率0.5-1次/小时 Air change rate: 0.5-1 times/hour)

调节精度Adjustment precision

通风量±3%

测量精度Measuring precision

±0.01m3/h

环境箱工作室尺寸
Dimensions of the working room of environmental chamber

6000×5000×2800mm=84m3(深×宽×高 depth×width×height)

环境箱密封
Sealing of environmental chamber

1KPa相对压强下,泄漏率<气流量的3%
Under 1KPa relative pressure, the leak rate is less than 3% of airflow volume

噪声Noise

<65dB(空气压缩机除外 except air compressor)

风速

0.1-1.0M/S
