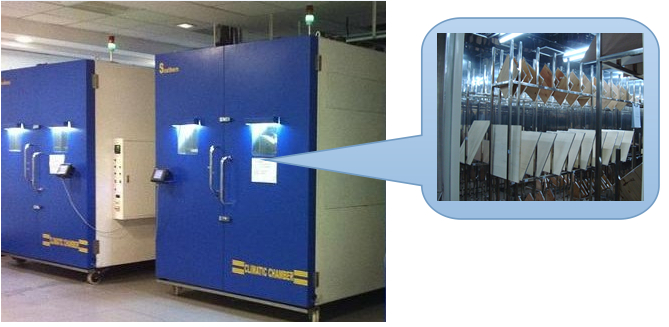

步入室甲醛测试气候室

步入室甲醛测试气候室

一、广泛用于:

广泛应用于汽车材料、木制家具地板、油漆涂料、塑料橡胶制品等行业

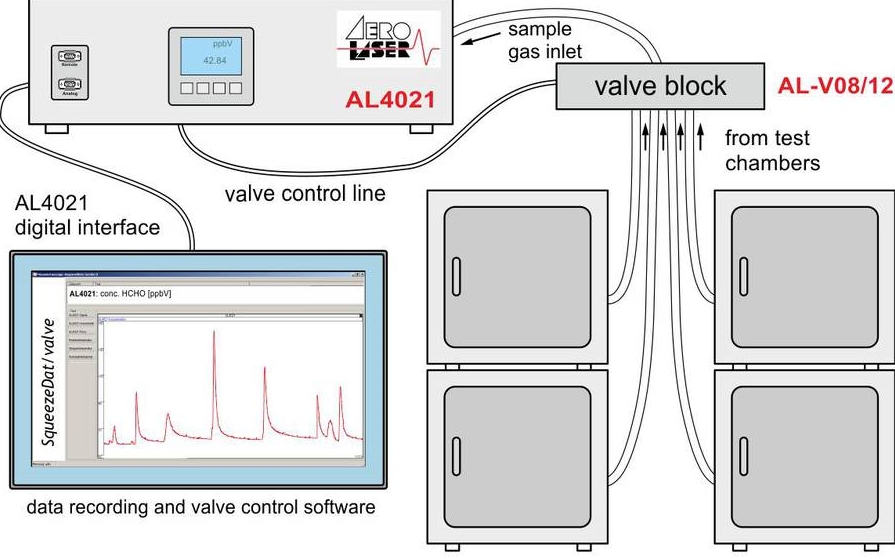

三、数据采集

概述:
我国已加入WTO,产品的各项标准应尽快与国际标准接轨。家具中的游离甲醛超标已成为目前市场投诉的热点问题,是消费者最不满意的。我国的有关部门对此也十分重视,最近发布了《木家具有害物质限量》、《人造板及其制品有害物质限量》、《胶粘剂中有害物质限量》、《溶剂型木器涂料中有害物质限量》等国家标准。

四、国际地区甲醛标准

欧洲标准化委员会成员国只接受甲醛释放量达到E1级的板材,即当板材按标准(ENV717-1)检测的要求稳定状态浓度等于或小于0.1PPm。一个例外是作表面处理时可以将释放量降至E1级以下的水平。一些欧洲人造板制造商生产所谓E0级的板材,这是一个自发标准,它要求箱试法和萃取法的值接近E1级的一半左右。欧洲E0级和日本E0级相当。
美国的居室与城市发展部(HUD)采用了与室内暴露面积相当的承载率来制订标准。另外,刨花板,MDF和硬木胶合板都依照美国标准(ANSI)检测;除非合同要求,HUD要求大多数厂遵循ANSI标准,因为其具有市场优势,特别是在甲醛释放方面。现行ANSI甲醛释放标准参照表1。而HUD标准则被用于大多数承载率的标准。

甲醛释放量ANSI标准

    产  品

要求ppm

承载率m2/m3

MDF

0.3

0.26

刨花板(所有级别,除了地板)

0.3

0.43

地板等级刨花板及衬垫材料

0.2

0.4

硬木胶合板(所有级别,除了壁板)

0.2

0.43

壁板(硬木胶合板)

0.2

0.95

五、箱体方式实验参数:

实验参数

EN717-1

ASTM E1333

箱体容积m3

≥121)

≥222)

板承载率m2/m3

1.0±0.02

0.26-0.9533)

温度°C(°F)

23±0.5

25±1(77±2)

相对湿度(%)

45±3

50±5

空气交换量(h-1)

1.0±0.05

0.5±0.05

试件表面空气速度(m/s)

0.1-0.3



六、试验作用:
1、环境箱可以提供标准的测试环境(如指定的温度、相对湿度、空气置换率和气流速
度)或模拟真实的室内环境,并测试各种室内材料和产品的污染物释放率和释放特性,
进而可以:
2、确定环境变量对材料和产品释放率和释放特性的影响:
3、 根据释放特徽划分材料和产品的等级;
4、开发和验证预测室内空气污染的模型;
5、根据室内污染物数据或预测模型对室内空气质量(IAQ)进行评价

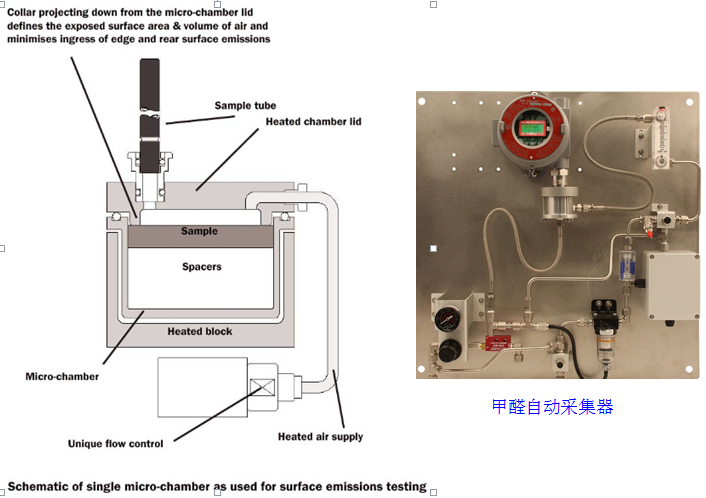

七、工作原理图:

八、执行标准

行业

标准编号

美国测试和材料协会标准

a测试VOCs释放

1、ASTM D 5116-97《小尺度环境箱测定室内材料和产品中有机释放的标准指南》
2、ASTM D 6330-98《规定测试条件下小型环境箱测定木制板材中VOCs(除甲醛)释放的标准操作》
3、ASTM D 6670-01《全尺度环境箱测定室内材料和产品VOCs中释放的标准操作》
4、ANSI/BIFMA M7.1-2011办公家具系统、组件和座椅中VOC释放率的标准试验方法

b测试甲醛释放

1、ASTM E 1333—96《大型环境箱测定木制品释放气体中甲醛浓度和释放率的标准测试方法》
2、ASTM D 6007-02《小尺度环境箱测定木制品释放气体中甲醛浓度的标准测试方法》



欧洲标准

1、EN 13419-1《建筑产品—VOCs释放量的测定第1部分:释放 测试环境箱方法》b、测试甲醛释放EN 717-1《人造板甲醛释放量测量环境箱法》
2、BS EN ISO 10580-2012《弹性织物和层压地板覆盖物.挥发性有机化合物(VOC)释放的试验方法》;

日本标准

1 、JIS A1901-2009《建筑材料中挥发性有机物和醛类散发测定---小型气候箱法》;
2 、JIS A1912-2008《建筑材料中挥发性有机物和醛类散发测定---大型气候箱法》;









中国标准

《人造板及饰面人造板理化性能测试方法》(GB/T17657-2013)
1、《室内装饰装修材料木家具中有害物质限量》(GB18584-2001);
2、《室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量》(GB18587—2001);
3、《环境标志产品技术要求 人造板及其制品》(HJ 571-2010);
4、《室内装饰装修材料 人造板及其制品中甲醛释放限量》(GB 18580-2001);
5、《室内空气质量标准》(GB/T 18883-2002);
6、《环境标志产品技术要求 水性涂料》(HJ/T 201-2005);
7、《环境标志产品技术要求 胶粘剂》(HJ/T 220-2005)
8、《环境标志产品技术要求 室内装饰装修用溶剂型木器涂料》(HJ/T 414-2007);
9、 《室内空气-第9部:建筑产品与家饰逸散挥发性有机化合物之测定-试验箱法》(ISO 16000-9-2011);
10、《1M3气候箱法测定板材甲醛释放量》(ISO 12460-1.2007)

九、设备结构
1、 采用PLC控制气候箱夹套温度,测试舱内压力、调湿箱内温度、空气流量彩色触摸人
机界面,机关参数显示、故障显示,支持数据下载控制程序自由设定、调用、运行。
2、 高精度进口温湿度传感器
3、空气质量流量控制器控制空气流量
4、 测试舱压力主动控制
5、 测试舱内清净功能
6、 微差压压力变送器检测压力
7、 用于检测通电计划体制的测试口、核试验测试舱有机物颁布均匀性的4上采样口
8、 进口冷冻机、冷冻元件,运行稳定、使用寿命长
9、低水位保护:露点水箱有低水位报警、空烧保护
10、测试舱不锈钢内壁表面光滑,测试般内结构及其简约,最少的吸附气候箱为夹配设计
11、测试箱的气密性:测试箱应为密封以避免未经控制的空气交换。
12、测试箱的空气循环:测试箱应包括的设备(如风扇系统)以维持箱内空气充分混合,试
件表面空气流0.1~0.3m/s
13、空气交换设备:测试箱应包括能调节空气流量的空气入口、出口设备。空气置换率(用经过调节的
清洁的空气置换箱内气体)1/h±5%。要确保清洁空气和空气循环系统放置适当,以
保证空气充分混合,周围空气即使在取样过程也不能进入空气出口。
14、测试箱的清洁空气供应系统:能提供甲醛含量0.006mg/m3以下的清洁空气的设备。

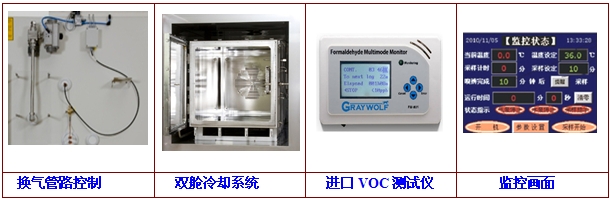

十、设备功能简介

十一、技术参数

项目 Item

技术指标 Technical index

温度
Temperature



调节范围 Adjustment scope

20~50℃

调节精度Adjustment precision

±0.5℃(波动 fluctuation),±1.5℃(偏差deviation)

测量精度Measuring precision

±0.1℃

相对湿度
Relative humidity

调节范围 Adjustment scope

40~70%R.H.(20-30℃)

调节精度Adjustment precision

±3%R.H.(偏差deviation)

测量精度Measuring precision

±1%R.H

通风量
Ventilation rate



调节范围 Adjustment scope

0.2m3~1.2m3/h(换气率0.5-1次/小时 Air change rate: 0.5-1 times/hour)

调节精度Adjustment precision

通风量±3%

测量精度Measuring precision

±0.01m3/h

环境箱工作室尺寸
Dimensions of the working room of environmental chamber

3000×5000×3000mm=45m3
(深×宽×高 depth×width×height)

环境试验箱门的尺寸(2门)
Dimensions of the door of environmental test chamber

1800×1000mm
(高×宽 height×width)

环境箱内相对于箱外压力
Pressure inside environmental test chamber relative to the pressure outside

10±5Pa

环境箱密封
Sealing of environmental chamber

1KPa相对压强下,泄漏率<气流量的3%
Under 1KPa relative pressure, the leak rate is less than 3% of airflow volume

噪声Noise

<65dB(空气压缩机除外 except air compressor)

风速

0.1-1.0M/S
